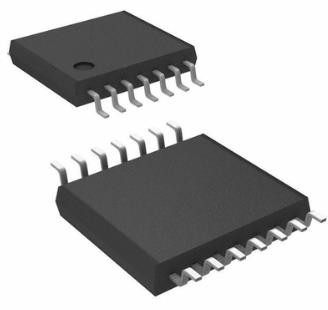

مدارهای مجتمع تراشه های آی سی تقویت کننده 5.6 مگاهرتز TI LMV824MTX/NOPB Texas Instruments

ویژگی های LMV824-N

• واجد شرایط برای برنامه های کاربردی خودرو
• AEC-Q100 با نتایج زیر واجد شرایط است:
  • LMV822-Q1 و LMV824-Q1 در خودروهای AEC-Q100 Grade نسخه 1 موجود هستند
• برای Vs = 5 V، مقادیر عرضه معمولی، مگر اینکه در غیر این صورت ذکر شده باشد
• LMV824 با دامنه دمایی گسترده تا 125 درجه سانتیگراد موجود است
• بسته کوچک SC70-5 2.0 x 1.25 x 0.95 میلی متر
• عملکرد مشخص شده در 2.5 ولت، 2.7 ولت و 5 ولت
• Vسیستم عامل3.5 میلی ولت (حداکثر)
• TCVسیستم عامل1 uV/°C
• به دست آوردن محصول پهنای باند در 2.7 ولت، 5 مگاهرتز
• منعرضهدر منبع تغذیه 2.7 ولت، 220 µA در هر آمپلی فایر
• سرعت چرخش 1.4 V/µs (Min)
• CMRR 90 دسی بل
• PSRR 85 دسی بل
• Vسانتی متردر منبع تغذیه 5 ولت، -0.3 ولت تا 4.3 ولت
• خروجی ریل به ریل (RRO)
  • بار 600 Ω، 160 میلی ولت از راه آهن
  • بار 10 کیلو اهم، 55 میلی ولت از راه آهن
• عملکرد پایدار با بارهای خازنی

توضیحات برای LMV824-N

اپ آمپرهای LMV821/LMV822/LMV824 عملکرد و صرفه جویی را در سیستم های ولتاژ پایین و کم مصرف به ارمغان می آورند.با فرکانس افزایش واحد 5 مگاهرتز، در منبع تغذیه 2.7 ولت و نرخ حرکت 1.4 V/µs، جریان خاموش تنها 220 µA در هر تقویت‌کننده است.آنها نوسان خروجی ریل به ریل (RRO) را در بار 600 Ω فراهم می کنند.محدوده ولتاژ حالت مشترک ورودی شامل زمین و حداکثر ولتاژ آفست ورودی 3.5 میلی ولت است.آنها همچنین می توانند به راحتی بارهای خازنی بزرگ را همانطور که در بخش برنامه ها نشان داده شده است رانده شوند.

آمپ تک عملیاتی LMV821 در بسته کوچک SC70-5 موجود است که تقریباً نصف اندازه دارنده عنوان قبلی، SOT23-5 است.LMV824NDGV در محدوده دمای گسترده صنعتی مشخص شده است و در یک بسته TVSOP قرار دارد.

به طور کلی، دستگاه های LMV821/LMV822/LMV824 اپمپ های ولتاژ پایین، قدرت و عملکرد کم هستند که برای طیف وسیعی از کاربردها با قیمتی مقرون به صرفه طراحی شده اند.
