آمپلی فایر CD7388CZ IC 225ns مدارهای مجتمع خودرو LMV762MMX/NOPB

ویژگی های LMV762

• Vاس= 5 ولت، Tآ= 25 درجه سانتیگراد، مقادیر معمولی مگر اینکه
  مشخص شده
• ولتاژ آفست ورودی 0.2 میلی ولت
• ولتاژ آفست ورودی (حداکثر دمای بیش از حد) 1 میلی ولت
• جریان بایاس ورودی 0.2 pA
• تأخیر انتشار (OD = 50 mV) 120 ns
• جریان کم عرضه 300 µA
• CMRR 100 دسی بل
• PSRR 110 دسی بل
• دامنه دما افزایش یافته -40 درجه سانتیگراد تا +125 درجه سانتیگراد
• خروجی فشاری-کششی
• ایده آل برای برنامه های 2.7-V و 5-V تک منبع
• موجود در بسته های صرفه جویی در فضا:

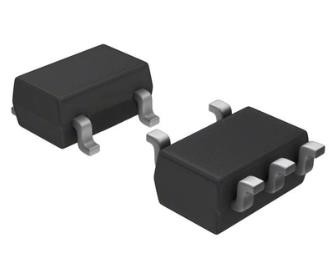

  • 6 پین SOT-23 (تک با خاموش شدن)
  • 8 پین SOIC (تک با خاموش شدن)
  • 8 پین SOIC و VSSOP (دوگانه بدون
    خاموشی)
• LMV762Q-Q1 برای خودرو واجد شرایط است
  برنامه های کاربردی
• AEC-Q100 با نتایج زیر واجد شرایط است:
  • درجه دمای دستگاه 1: -40 درجه سانتیگراد تا
    +125 درجه سانتیگراد دمای عملیاتی محیط
    دامنه
  • طبقه بندی دستگاه HBM ESD سطح 1C
  • طبقه بندی دستگاه CDM ESD سطح M2

توضیحات برای LMV762

دستگاه های LMV76x مقایسه کننده های دقیقی هستند که برای کاربردهایی که به نویز کم و ولتاژ ورودی کم نیاز دارند در نظر گرفته شده اند.تکی LMV761 دارای یک پین خاموش کننده است که می توان از آن برای غیرفعال کردن دستگاه و کاهش جریان تغذیه استفاده کرد.LMV761 در بسته بندی 6 پین SOT-23 یا 8 پین SOIC با صرفه جویی در فضا موجود است.LMV762 دوگانه در بسته 8 پین SOIC یا VSSOP موجود است.LMV762Q-Q1 بسته های VSSOP و SOIC در دسترس است.

این دستگاه ها دارای یک ورودی CMOS و مرحله خروجی فشار-کشش هستند.مرحله خروجی فشار و کشش نیاز به مقاومت کششی خارجی را از بین می برد.

LMV76x برای پاسخگویی به نیازهای اندازه کوچک، قدرت کم و عملکرد بالا مورد نیاز وسایل الکترونیکی قابل حمل و باتری طراحی شده است.

ولتاژ آفست ورودی دارای مقدار معمولی 200 میکروولت در دمای اتاق و حد 1 میلی ولت بر دما است.
