بهترین خدمات، بهترین تراشه
بزرگترین خرید یک مرحله ای قطعات در چین
| نام تجاری: | Microchip Technology |
|---|---|
| شماره مدل: | TC4426EOA713 |
| قیمت: | $1 ~ $20 |
| زمان تحویل: | 5 تا 8 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| برجسته: | آی سی درایور ماسفت دوگانه قدرت معکوس,آی سی درایور ماسفت TC4426,آی سی درایور ماسفت TC4428 |
||
|---|---|---|---|
توضیحات محصول
TC4426 TC4427 TC4428 Microchip 1.5A درایورهای ماسفت قدرت معکوس دوگانه مدارهای مجتمع آی سی PMIC
TC4426 TC4427 TC4428 Microchip 1.5A درایورهای ماسفت با قدرت معکوس دوگانه مدارهای مجتمع آی سی TC4426EOA713
مشخصات TC4426EOA713:
| شماره قطعه | TC4426EOA713 |
|
دسته بندی
|
مدارهای مجتمع (IC)
|
|
PMIC - درایورهای دروازه
|
|
|
Mfr
|
فناوری ریزتراشه
|
|
سلسله
|
-
|
|
بسته
|
نوار و حلقه (TR)
|
|
وضعیت قطعه
|
فعال
|
|
پیکربندی هدایت شده
|
پایین سمت
|
|
نوع کانال
|
مستقل
|
|
تعداد رانندگان
|
2
|
|
نوع دروازه
|
N-Channel, P-Channel MOSFET
|
|
تامین کننده ولتاژ
|
4.5 ولت ~ 18 ولت
|
|
ولتاژ منطقی - VIL، VIH
|
0.8 ولت، 2.4 ولت
|
|
جریان - حداکثر خروجی (منبع، سینک)
|
1.5A، 1.5A
|
|
نوع ورودی
|
معکوس کردن
|
|
زمان ظهور / سقوط (نوع)
|
19s، 19ns
|
|
دمای عملیاتی
|
-40 درجه سانتی گراد ~ 150 درجه سانتی گراد (TJ)
|
|
نوع نصب
|
نصب سطحی
|
|
بسته / مورد
|
8-SOIC (0.154 اینچ عرض 3.90mm)
|
|
بسته دستگاه تامین کننده
|
8-SOIC
|
|
شماره محصول پایه
|
TC4426 TC4427 TC4428
|
TC4426 TC4427 TC4428 Microchip 1.5A Dual High-Speed Power MOSFET Drivers IC توضیحات کلی:
TC4426/TC4427/TC4428 نسخه های بهبود یافته از خانواده درایورهای ماسفت قبلی TC426/TC427/TC428 هستند.
دستگاه‌های TC4426/TC4427/TC4428 زمان‌های افزایش و سقوط را هنگام شارژ و دشارژ گیت ماسفت مطابقت داده‌اند.این دستگاه‌ها تحت هر شرایطی در محدوده توان و ولتاژ خود بسیار مقاوم هستند.هنگامی که تا 5 ولت نویز نویز (از هر دو قطبی) روی پین زمین رخ می دهد، در معرض آسیب قرار نمی گیرند.آنها می توانند بدون آسیب یا اختلال منطقی، تا 500 میلی آمپر جریان معکوس (هر دو قطبی) را بپذیرند که به خروجی خود بازگردانده شود.تمام پایانه ها در برابر تخلیه الکترواستاتیک (ESD) تا 2.0 کیلو ولت کاملاً محافظت می شوند.
درایورهای ماسفت TC4426/TC4427/TC4428 می توانند به راحتی ظرفیت گیت 1000 pF را در کمتر از 30 نانو ثانیه شارژ/دشارژ کنند.این دستگاه‌ها امپدانس‌های کافی را در هر دو حالت روشن و خاموش ارائه می‌کنند تا اطمینان حاصل کنند که وضعیت مورد نظر ماسفت، حتی توسط گذرای بزرگ، تحت تأثیر قرار نمی‌گیرد.سایر درایورهای سازگار خانواده دستگاه های TC4426A/TC4427A/TC4428A هستند.
دستگاه‌های TC4426A/TC4427A/TC4428A علاوه بر زمان‌های افزایش و سقوط دستگاه‌های TC4426/TC4427/TC4428، زمان‌های تأخیر ورودی به خروجی لبه اصلی و پایین‌آمده را مطابقت دارند.
امکانات:
• جریان خروجی پیک بالا: 1.5 آمپر
محدوده عملیاتی ولتاژ منبع تغذیه گسترده: - 4.5 ولت تا 18 ولت
ظرفیت محرک بار خازنی بالا: 1000 pF در 25 ns (معمولی)
زمان‌های تاخیر کوتاه: 40 ثانیه (معمولی)
همسان زمان ظهور و سقوط
جریان کم مصرف: - با ورودی Logic '1' - 4 mA - با Logic '0' ورودی - 400 µA
امپدانس خروجی کم: 7
محافظت از لچ‌آپ: جریان معکوس 0.5 آمپر را تحمل می‌کند
ورودی ورودی های منفی تا 5 ولت را تحمل می کند
تخلیه الکترواستاتیک (ESD) محافظت شده: 2.0 کیلو ولت
بسته های 8 پین MSOP و 8 پین 6x5 DFN-S صرفه جویی در فضا
TC4426 TC4427 TC4428 Microchip 1.5A دوگانه با سرعت بالا ماسفت درایورهای آی سی برنامه های کاربردی:
منابع تغذیه حالت سوئیچ
رانندگان خط
درایو ترانسفورماتور پالس
طبقه بندی محیطی و صادراتی
| صفت | شرح |
|---|---|
| وضعیت RoHS | سازگار با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | 3 (168 ساعت) |
| وضعیت REACH | REACH بدون تأثیر |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |

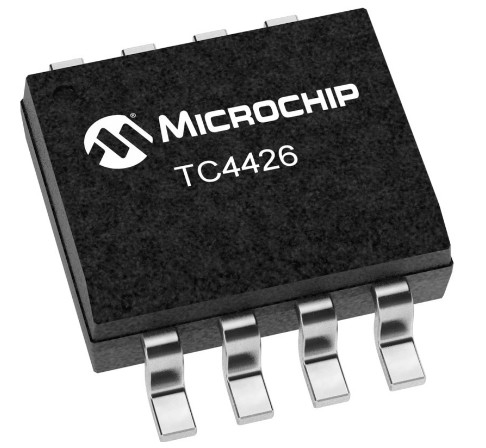

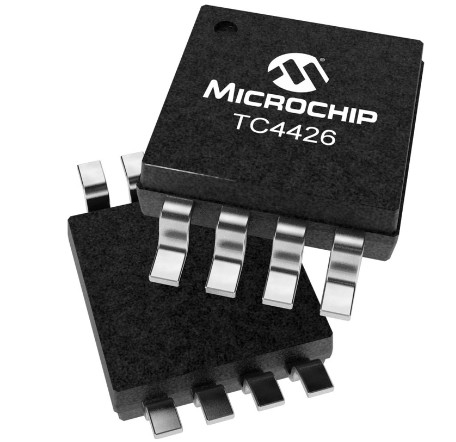

تصاویر :
