8542.39.0001 تریود NPN PNP حفاظت مدار ترانزیستور TPD2S300YFFR

ویژگی های TPD2S300

• 2 کانال Short-to-Vاتوبوسحفاظت از اضافه ولتاژ (CC1, CC2): 24-Vدی سیبردبار
• 2 کانال IEC 61000-4-2 ESD Protection (CC1, CC2)
• جریان ساکن کم: 3.23 µA (معمولی)، VPWR، Vم= 3.3 ولت
• CC1, CC2 حفاظت از اضافه ولتاژ FET 200 میلی آمپر با قابلیت عبور ولتاژCONNقدرت
• CC مقاومت باتری مرده یکپارچه برای رسیدگی به موارد استفاده از باتری مرده در دستگاه های تلفن همراه

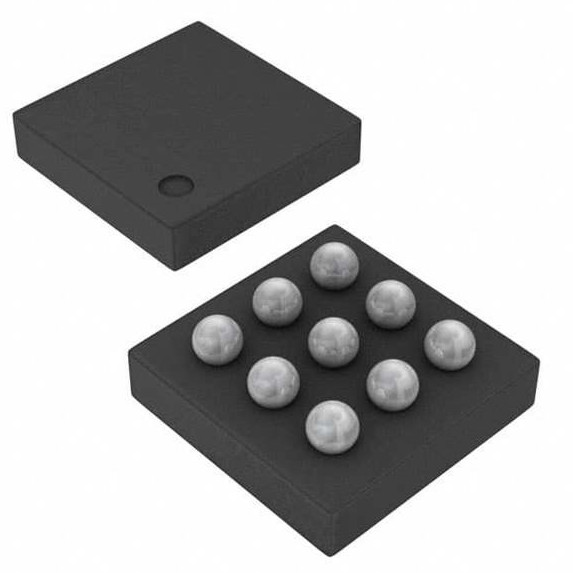

• بسته WCSP 1.4 × 1.4 میلی متر

توضیحات برای TPD2S300

TPD2S300 یک راه حل حفاظتی درگاه USB Type-C تک تراشه است که 20 VShort-to-V را ارائه می دهد.اتوبوسحفاظت بیش از حد ولتاژ و IEC ESD برای پین های CC1 و CC2.

از زمان عرضه کانکتور USB Type-C، محصولات و لوازم جانبی زیادی برای USBType-C منتشر شده اند که مشخصات USB Type-C را ندارند.یک نمونه از این آداپتورهای USB Type-C Power Delivery است که با 20 ولت در V شروع می شوداتوبوسخطنگرانی دیگر برای USB Type-C این است که پیچش و لغزش مکانیکی کانکتور به دلیل نزدیکی که در این کانکتور کوچک دارند، می تواند پین ها را کوتاه کند.این می تواند باعث 20-VV شوداتوبوسبرای اتصال به پین ​​های CC.همچنین، به دلیل نزدیکی پین ها در کانکتور Type-C، نگرانی شدیدی وجود دارد که زباله و رطوبت باعث 20-VV شود.اتوبوسپین به پایه های CC کوتاه شود.

این تجهیزات غیر ایده آل و رویدادهای مکانیکی لازم است که پین ​​های CC 20 ولت تحمل داشته باشند، حتی اگر آنها فقط در 5 ولت یا کمتر کار کنند.TPD2S300 پین‌های CC را قادر می‌سازد تا 20 ولت را بدون تداخل در عملکرد عادی با ارائه حفاظت از اضافه ولتاژ روی پایه‌های CC تحمل کنند.این دستگاه FET های ولتاژ بالا را به صورت سری روی خطوط CC قرار می دهد.هنگامی که ولتاژی بالاتر از آستانه OVP در این خطوط تشخیص داده می شود، کلیدهای ولتاژ بالا باز می شوند و بقیه سیستم را از شرایط ولتاژ بالا موجود در کانکتور جدا می کند.

در نهایت، بیشتر سیستم‌ها به حفاظت ESD سطح سیستم IEC61000-4-2 برای پین‌های خارجی خود نیاز دارند.TPD2S300 حفاظت ESD IEC 61000-4-2 را برای پین های CC1 و CC2 ادغام می کند و نیاز به قرار دادن دیودهای ولتاژ بالا TVS را به صورت خارجی روی کانکتور از بین می برد.
