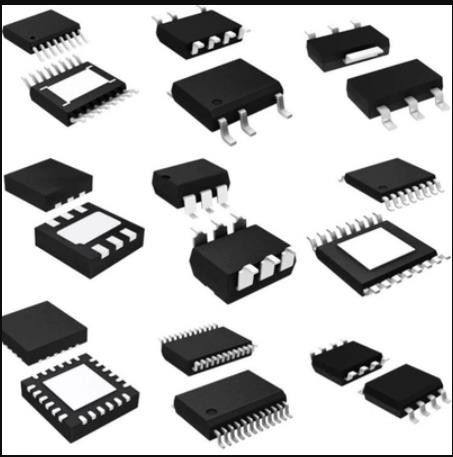

SMD Mounting Texas Instruments Amplifier IC TI TPS25940ARVCT

ویژگی های TPS25940

• ولتاژ کاری 2.7 - 18 ولت، 20 ولت (حداکثر)
• 42 mΩ Rبر(معمول)
• 0.6 A تا 5.3 A محدودیت جریان قابل تنظیم (8±٪)
• خروجی نشانگر جریان IMON (8±%)
• 200 µA عامل Iس(معمول)
• 95 µA DevSleep Mode Iس(معمول)
• 15 µA غیر فعال Iس(معمول)
• ± 2% اضافه ولتاژ، آستانه ولتاژ کمتر
• مسدود کردن جریان معکوس
• 1 میکرو ثانیه قطع ولتاژ معکوس
• dV قابل برنامه ریزیoکنترل /dt
• خروجی برق خوب و خطا
• -40 درجه سانتی گراد تا 125 درجه سانتی گراد محدوده دمای محل اتصال
• UL 2367 شناخته شده است
  • شماره پرونده 169910
  • آرILIM≥ 20 کیلو اهم (حداکثر 4.81 آمپر)
• UL60950 - ایمن در هنگام تست شکست تک نقطه ای
  • باز کردن/تشخیص کوتاه ILIM

توضیحات برای TPS25940

سوئیچ برق eFuse TPS25940 یک دستگاه مدیریت انرژی جمع و جور با ویژگی های غنی با مجموعه کاملی از عملکردهای حفاظتی، از جمله حالت DevSleep™ کم مصرف است که از انطباق با استاندارد SATA Device Sleep پشتیبانی می کند.محدوده عملیاتی گسترده امکان کنترل بسیاری از ولتاژهای باس DC رایج را فراهم می کند.FET های پشت سر هم یکپارچه کنترل جریان دو طرفه را فراهم می کنند و دستگاه را برای سیستم هایی با انرژی نگهدارنده در سمت بار که نباید به یک گذرگاه تغذیه ناموفق تخلیه کند، مناسب است.

حفاظت از بار، منبع و دستگاه با بسیاری از ویژگی های قابل برنامه ریزی از جمله جریان بیش از حد، dV ارائه می شودoرمپ /dt و اضافه ولتاژ، آستانه های ولتاژ پایین.برای نظارت بر وضعیت سیستم و کنترل بار پایین دست، دستگاه PGOOD را ارائه می دهد،FLTو خروجی دقیق مانیتور جریان.افت ولتاژ قابل برنامه ریزی دقیق، آستانه اضافه ولتاژ و I پایینسحالت DevSleep طراحی مدیریت انرژی SSD را ساده می کند.

مانیتور TPS25940 V(که در)و V(خارج)برای ایجاد انسداد جریان معکوس واقعی زمانی که V(که در)< (V(خارج)- 10 میلی ولت).این تابع در سیستم هایی که ولتاژ پشتیبان بیشتر از ولتاژ باس است، از تغییر سریع به عنصر ذخیره انرژی ولتاژ تقویت شده پشتیبانی می کند.
