بهترین خدمات، بهترین تراشه
بزرگترین خرید یک مرحله ای قطعات در چین
| نام تجاری: | Texas Instruments |
|---|---|
| شماره مدل: | TS3USB3200RSVR |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| زمان تحویل: | 2 تا 8 روز کاری |
| شرایط پرداخت: | T/T |
| نام تجاری: | تگزاس اینسترومنتز | گواهی: | / |
|---|---|---|---|
| مدل: | TS3USB3200RSVR | MOQ: | 1 کامپیوتر |
| قیمت: | Negotiated | تحویل: | 2 تا 8 روز کاری |
| پرداخت: | T/T | ||
| برجسته: | آی سی فیلتر EMI 4.3 ولت,آی سی فیلتر EMI 4.3 ولت,TS3USB3200RSVR |
||

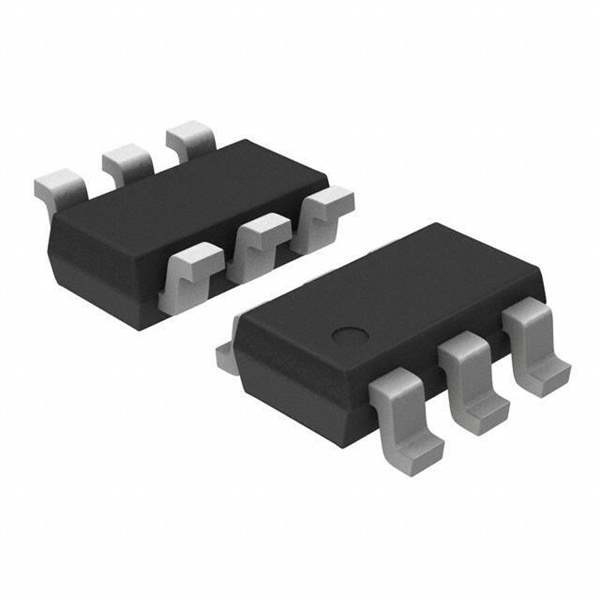

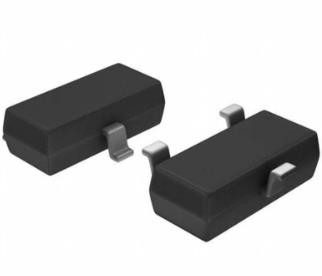

آی سی فیلتر EMI جدید Texas Instruments/TI TS3USB3200RSVR
| ماژول ECAD | ردپای یا نماد PCB را بسازید یا درخواست کنید |
| وضعیت عرضه و تقاضا | تعادل |
| تهدید جعلی در بازار آزاد | 29 درصد |
| محبوبیت | بالا |
| آیا این قطعه پرکاربرد است؟ | آره |
| شماره قسمت منبع Win | 035100-TS3USB3200RSVR |
| مورد / بسته | 16-UQFN (2.6x1.8) |
| محدوده دما - عملیاتی | -40 درجه سانتی گراد تا 85 درجه سانتی گراد (TA) |
| امکانات | USB 2.0 |
| - پهنای باند 3db | 5.5 گیگاهرتز |
| مدار سوئیچ | SPDT، DPDT |
| حداکثر مقاومت | 4.6 اهم (USB)، 5.7 اهم (MHL) (نوع) |
| برنامه های کاربردی | یو اس بی |
| وضعیت | فعال |
| بسته بندی | قرقره - TR |
| سازنده | تگزاس اینسترومنتز |
| دسته بندی ها | مدارهای یکپارچه |
| ولتاژ منبع تغذیه (V+) | 2.7 ولت تا 4.3 ولت |
| تعداد کانال ها | 2 |
TS3USB3200 یک مالتی پلکسر دیفرانسیل تک قطبی، دو پرتابی (SPDT) است که شامل یک اتصال پرسرعت موبایل با وضوح بالا (MHL) یا پورت نمایشگر متحرک (MyDP) و یک سوئیچ USB 2.0 با سرعت بالا (480 مگابیت بر ثانیه) در همان بستهعلاوه بر این یک سوئیچ تک قطبی، دو پرتاب (SPDT) USB/MHL یا MyDP ID برای کنترل اطلاعات آسان است.این پیکربندی‌ها به طراح سیستم اجازه می‌دهد از یک رابط USB یا Mico-USB مشترک برای سیگنال‌های ویدئویی MHL/MyDP و داده‌های USB استفاده کند.
TS3USB3200 دارای محدوده VCC از 2.7 ولت تا 4.3 ولت است و همچنین دارای گزینه تغذیه با VBUS بدون VCC است.این دستگاه از ویژگی تحمل اضافه ولتاژ (OVT) پشتیبانی می کند که به پین های I/O اجازه می دهد در شرایط اضافه ولتاژ (تا 5.5 ولت) مقاومت کنند.ویژگی حفاظت از خاموش شدن برق تمام پین های ورودی/خروجی را مجبور می کند در حالت عدم وجود برق در حالت امپدانس بالا قرار بگیرند.این امکان جداسازی کامل خطوط سیگنال را بدون جریان نشتی بیش از حد فراهم می کند.پین‌های انتخابی TS3USB3200 با ولتاژ کنترل 1.8 ولت سازگار هستند و به آنها اجازه می‌دهند مستقیماً با ورودی/خروجی عمومی (GPIO) از یک پردازنده تلفن همراه ارتباط برقرار کنند.
TS3USB3200 با یک بسته کوچک 16 پین UQFN (اندازه 2.6 میلی متر × 1.8 میلی متر) ارائه می شود که آن را به یک کاندید عالی برای برنامه های تلفن همراه تبدیل می کند.
