| نام تجاری: | Texas Instruments |
|---|---|
| شماره مدل: | LM2672MX-5.0/NOPB |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| زمان تحویل: | 2 تا 8 روز کاری |
| شرایط پرداخت: | T/T |
| نام تجاری: | تگزاس اینسترومنتز | گواهی: | / |
|---|---|---|---|
| مدل: | LM2672MX-5.0/NOPB | MOQ: | 1 کامپیوتر |
| قیمت: | Negotiated | تحویل: | 2 تا 8 روز کاری |
| پرداخت: | T/T | ||
| برجسته: | آی سی فیلتر EMI ثابت,آی سی فیلتر EMI 260 کیلوهرتز,LM2672MX-5.0 |
||
آخرین IC فیلتر EMI خروجی ثابت 260 کیلوهرتز LM2672MX-5.0/NOPB برای اتاق EMI
| ماژول ECAD | نماد PCB، رد پا و مدل سه بعدی |
| وضعیت عرضه و تقاضا | محدود |
| تهدید جعلی در بازار آزاد | 37 درصد |
| محبوبیت | متوسط |
| شماره قسمت منبع Win | 107666-LM2672MX-5.0/NOPB |

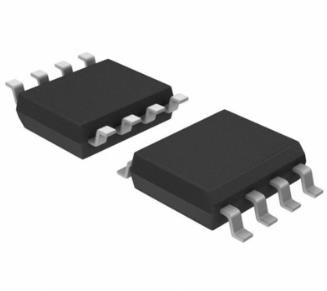

| مورد / بسته | 8-SOIC |
| نصب | SMD (SMT) |
| محدوده دما - عملیاتی | -40 درجه سانتی گراد تا 125 درجه سانتی گراد (TJ) |
| یکسو کننده سنکرون | خیر |
| فرکانس - سوئیچینگ | 260 کیلوهرتز |
| جریان خروجی | 1A |
| ولتاژ خروجی اسمی (حداقل/ثابت) | 5 ولت |
| حداکثر ولتاژ ورودی | 40 ولت |
| حداقل ولتاژ ورودی | 6.5 ولت |
| تعداد خروجی ها | 1 |
| نوع خروجی | درست شد |
| توپولوژی | باک |
| هدف | پایین آمدن |
| وضعیت | فعال |
| بسته بندی | قرقره - TR |
| سازنده | تگزاس اینسترومنتز |
| دسته بندی ها | مدارهای یکپارچه |
رگولاتورهای سری LM2672 مبدل DC-DC یکپارچه یکپارچه هستند که با فرآیند LMDMOS ساخته شده اند.این رگولاتورها تمام عملکردهای فعال یک رگولاتور سوئیچینگ کاهنده (باک) را فراهم می کنند که قادر به هدایت جریان بار 1 آمپر با تنظیم خط و بار عالی است.این دستگاه ها در ولتاژهای خروجی ثابت 3.3 ولت، 5 ولت، 12 ولت و نسخه خروجی قابل تنظیم موجود هستند.
استفاده از این تنظیم کننده ها که به حداقل تعداد اجزای خارجی نیاز دارد، ساده است و شامل جبران فرکانس داخلی ثبت شده، نوسان ساز فرکانس ثابت، خاموش شدن خارجی، شروع نرم و همگام سازی فرکانس می شود.
سری LM2672 در فرکانس سوئیچینگ 260 کیلوهرتز کار می کند، بنابراین اجزای فیلتر با اندازه کوچکتر از آنچه برای تنظیم کننده های سوئیچینگ فرکانس پایین تر مورد نیاز است، امکان پذیر است.به دلیل راندمان بسیار بالا (بیش از 90%)، رد مس روی برد مدار چاپی تنها غرق حرارتی مورد نیاز است.
