بهترین خدمات، بهترین تراشه
بزرگترین خرید یک مرحله ای قطعات در چین
| نام تجاری: | Texas Instruments |
|---|---|
| شماره مدل: | HD3SS3220IRNHT |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| زمان تحویل: | 2 تا 8 روز کاری |
| شرایط پرداخت: | T/T |
| نام تجاری: | تگزاس اینسترومنتز | گواهی: | / |
|---|---|---|---|
| مدل: | HD3SS3220IRNHT | MOQ: | 1 کامپیوتر |
| قیمت: | Negotiated | تحویل: | 2 تا 8 روز کاری |
| پرداخت: | T/T | ||
| برجسته: | آی سی فیلتر EMI RFI,BNX002-01 آی سی فیلتر EMI,HD3SS3220IRNHT |
||
مدارهای مجتمع آی سی فیلتر EMI RFI جدید BNX002-01 HD3SS3220IRNHT
| ماژول ECAD | نماد PCB، رد پا و مدل سه بعدی |
| وضعیت عرضه و تقاضا | تعادل |
| تهدید جعلی در بازار آزاد | 59 درصد |
| محبوبیت | متوسط |
| شماره قسمت منبع Win | 1042878-HD3SS3220IRNHT |

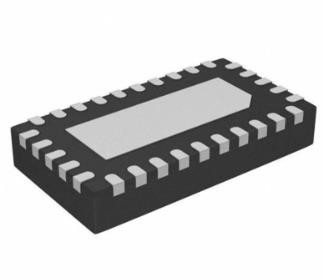

| مورد / بسته | 30-WQFN (4.5x2.5) |
| نصب | SMD (SMT) |
| محدوده دما - عملیاتی | -40 تا 85 درجه سانتی گراد |
| برنامه های کاربردی | کنترلر USB، Type-C |
| وضعیت | فعال |
| بسته بندی | قرقره - TR |
| سازنده | تگزاس اینسترومنتز |
| دسته بندی ها | مدارهای یکپارچه |
| ولتاژ منبع تغذیه - عملیاتی | 3.3 ولت، 5 ولت |
HD3SS3220 یک USB SuperSpeed (SS) 2:1 mux با کنترلر پورت DRP است.این دستگاه منطق پیکربندی کانال (CC) و منبع 5 ولت VCONN را برای اکوسیستم هایی که USB Type-C را پیاده سازی می کنند، ارائه می دهد.HD3SS3220 را می توان به عنوان یک پورت رو به پایین (DFP)، درگاه رو به بالا (UFP) یا یک پورت دو نقش (DRP) پیکربندی کرد که آن را برای هر برنامه ای ایده آل می کند.
HD3SS3220، در حالت DRP، به طور متناوب خود را به عنوان یک DFP یا UFP مطابق با مشخصات Type-C نشان می دهد.بلوک منطقی CC پین‌های CC1 و CC2 را برای مقاومت‌های بالا و پایین‌شدن کنترل می‌کند تا مشخص کند که چه زمانی یک پورت USB وصل شده است و نقش پورت آن.هنگامی که یک پورت USB متصل شد، منطق CC نیز جهت کابل را تعیین می کند و بر اساس آن USB SS mux را پیکربندی می کند.در نهایت، منطق CC حالت فعلی نوع C را تبلیغ یا تشخیص می‌دهد - به ترتیب در حالت‌های DFP و UFP، پیش‌فرض، متوسط یا زیاد.
ویژگی‌های دینامیکی عالی موکس یکپارچه اجازه می‌دهد با حداقل تضعیف به نمودار چشمی سیگنال SS و لرزش بسیار کمی اضافه شود.مسیرهای سوئیچ دستگاه، ردیابی ولتاژ حالت مشترک تطبیقی را مستقر می‌کنند که با وجود ولتاژ حالت مشترک متفاوت برای کانال‌های RX و TX، کانال یکسانی را در پی دارد.
