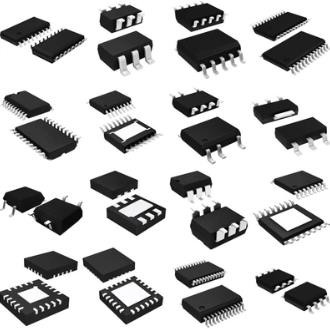

TPS259530DSGT PMIC Power Management IC محدودیت جریان برای درایور

ویژگی های TPS2595

• محدوده ولتاژ ورودی گسترده: 2.7 ولت تا 18 ولت
  • حداکثر مطلق 20 ولت
  • 3 ولت تا 18 ولت برای نسخه TPS2595x5
• مقاومت کم: Rبر= 34 mΩ (معمولی)
• گیره محافظت از اضافه ولتاژ سریع (گزینه های 3.8-V، 5.7-V و 13.7-V) با زمان پاسخ 5 میکرو ثانیه (معمولی)
• TPS2595x0، TPS2595x1، TPS2595x5: ورودی فعال فعال بالا با قفل ولتاژ قابل تنظیم (UVLO)
• TPS2595x3: ورودی فعال کم فعال با قفل اضافه ولتاژ قابل تنظیم (OVLO)
• محدودیت جریان قابل تنظیم با خروجی مانیتور جریان بار (ILM)
  • محدوده جریان: 0.5 A تا 4 A
  • دقت حد فعلی: ± 7.5٪
• کنترل سرعت خروجی قابل تنظیم (dVdt)
• حفاظت از بیش از حد دما (OTP)
• پین نشانگر خطا (FLT)
• UL 2367 Recognition – شماره فایل E169910
  • آرILM>= 487 Ω (حداکثر 4.42 A)
• دارای گواهی IEC 62368-1
• ایمن در هنگام تست شکست تک نقطه ای (IEC 62368-1)
  • پین ILM باز/تشخیص کوتاه

توضیحات برای TPS2595

خانواده eFuses TPS2595xx (دستگاه های یکپارچه مبادله گرم FET) یک راه حل بسیار یکپارچه حفاظت از مدار و مدیریت انرژی در یک بسته کوچک است.این دستگاه ها حالت های حفاظتی چندگانه را با استفاده از اجزای خارجی بسیار کمی ارائه می دهند و یک دفاع قوی در برابر اضافه بار، اتصال کوتاه، نوسانات ولتاژ و جریان هجومی بیش از حد هستند.

سطح حد جریان خروجی را می توان با یک مقاومت خارجی تنظیم کرد.همچنین می توان با اندازه گیری افت ولتاژ در مقاومت حدی جریان، حس دقیقی از جریان بار خروجی بدست آورد.برنامه‌هایی که نیاز به جریان هجومی خاصی دارند می‌توانند نرخ خروجی را با یک خازن خارجی تنظیم کنند.رویدادهای اضافه ولتاژ به سرعت توسط مدارهای گیره داخلی به حداکثر ثابت ایمن، بدون نیاز به اجزای خارجی محدود می شوند.نوع TPS259573 گزینه ای را برای تنظیم آستانه قطع اضافه ولتاژ تعریف شده توسط کاربر فراهم می کند.

عملکرد تخلیه خروجی سریع را می توان با اتصال پین OUT به پین ​​QOD در انواع TPS2595x5 پیاده سازی کرد.

دستگاه ها برای عملکرد در محدوده دمایی -40 درجه سانتیگراد تا +125 درجه سانتیگراد مشخص می شوند.
