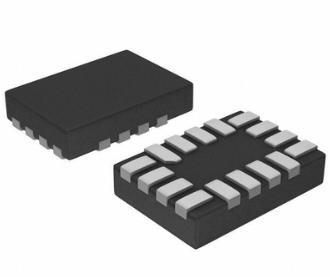

کنترل کننده خودرو LED درایور آی سی تگزاس اینسترومنت PMIC TPS62290DRVT پایین آمدن

ویژگی های TPS62290

• راندمان بالا - تا 96٪
• جریان خروجی تا 1000 میلی آمپر
• Vکه درمحدوده از 2.3 ولت تا 6.0 ولت برای باتری های لیتیوم یون با محدوده ولتاژ بیشتر
• عملکرد فرکانس ثابت 2.25 مگاهرتز
• حالت ذخیره انرژی در جریان های بار سبک
• دقت ولتاژ خروجی در حالت PWM ± 1.5%
• گزینه های ولتاژ خروجی ثابت
• جریان خاموش معمولی 15 میکروآمپر
• چرخه 100٪ وظیفه برای کمترین انصراف
• تعیین موقعیت ولتاژ در بارهای سبک
• موجود در بسته 2 میلی متری × 2 میلی متری × 0.8 میلی متری WSON (6) (DRV)

توضیحات برای TPS62290

دستگاه‌های TPS6229x مبدل‌های DC/DC کم‌اهمیت بسیار کارآمدی هستند که برای برنامه‌های قابل حمل با باتری بهینه شده‌اند.آنها تا 1000 میلی آمپر جریان خروجی را از یک سلول لیتیوم یونی ارائه می کنند.

با محدوده ولتاژ ورودی 2.3 ولت تا 6.0 ولت، دستگاه ها از باتری هایی با دامنه ولتاژ بالا پشتیبانی می کنند و برای تغذیه برنامه های قابل حمل مانند تلفن های همراه و سایر تجهیزات قابل حمل ایده آل هستند.

دستگاه‌های TPS6229x در فرکانس سوئیچینگ ثابت 2.25 مگاهرتز کار می‌کنند و در جریان‌های بار سبک وارد حالت ذخیره انرژی می‌شوند تا راندمان بالا را در کل محدوده جریان بار حفظ کنند.

حالت صرفه جویی در مصرف انرژی برای ریپل ولتاژ خروجی کم بهینه شده است.برای کاربردهای کم صدا، می توان با بالا کشیدن پین MODE، دستگاه ها را به حالت مدولاسیون عرض پالس فرکانس ثابت (PWM) وادار کرد.در حالت خاموش کردن، مصرف جریان به کمتر از 1 µA کاهش می یابد.دستگاه‌های TPS6229x امکان استفاده از سلف‌ها و خازن‌های کوچک را برای دستیابی به اندازه حل کوچک فراهم می‌کنند.

دستگاه های TPS6229x در محدوده دمای هوای آزاد از -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار می کنند.این دستگاه ها در بسته بندی WSON 6 پین 2 میلی متر × 2 میلی متر (DRV) موجود هستند.
