| نام تجاری: | Texas Instruments |
|---|---|
| شماره مدل: | TMUX1511RSVR |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| زمان تحویل: | 2 تا 8 روز کاری |
| شرایط پرداخت: | T/T |
| نام تجاری: | تگزاس اینسترومنتز | گواهی: | / |
|---|---|---|---|
| مدل: | TMUX1511RSVR | MOQ: | 1 کامپیوتر |
| قیمت: | Negotiated | تحویل: | 2 تا 8 روز کاری |
| پرداخت: | T/T | ||
| برجسته: | IC BOM قطعات الکترونیکی,ابزار تگزاس BOM قطعات الکترونیکی,TMUX1511RSVR |
||

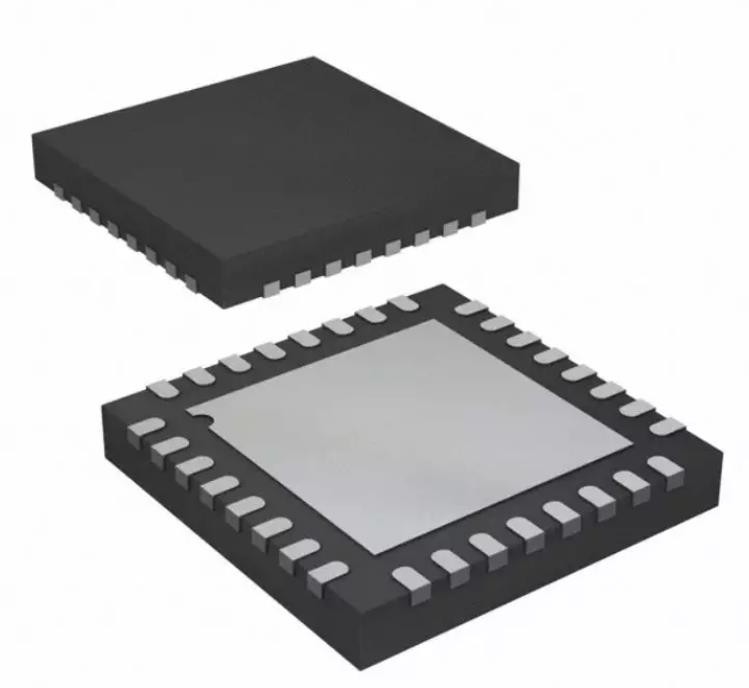

راه حل یک مرحله ای 3000 مگاهرتز قطعات الکترونیکی آی سی اصلی Texas Instruments TMUX1511RSVR
IC قطعات الکترونیکی تگزاسابزار/TI TMUX1511RSVR
| پیکربندی | 1:1 SPST |
| تعداد کانال (#) | 4 |
| ولتاژ منبع تغذیه - تک (V) | 1.8، 2.5، 3.3، 5 |
| پروتکل ها | آنالوگ، JTAG، UART، I2C، SPI، RGMII، TDM، I2S |
| رون (تایپ) (اهم) | 2 |
| CON (نوع) (pF) | 3.3 |
| جریان نشتی در حالت روشن (حداکثر) (µA) | 0.05 |
| پهنای باند (MHz) | 3000 |
| محدوده دمای عملیاتی (C) | -40 تا 125 |
| امکانات | ورودی های کنترلی سازگار با 1.8 ولت، منطق ایمن خطا، مقاومت کشویی یکپارچه روی پین منطقی، حفاظت خاموش، پشتیبانی از ولتاژ ورودی فراتر از منبع تغذیه |
| جریان پیوسته ورودی/خروجی (حداکثر) (mA) | 25 |
| رتبه بندی | کاتالوگ |
| جریان تامین (نوع) (uA) | 37 |
TMUX1511 یک سوئیچ مکمل نیمه هادی اکسید فلزی (CMOS) است. TMUX1511 پیکربندی سوئیچ SPST 1:1 را با 4 کانال مستقل ارائه می دهد.منبع عملیاتی گسترده از 1.5 ولت تا 5.5 ولت امکان استفاده در طیف گسترده ای از برنامه ها از سرورها و تجهیزات ارتباطی گرفته تا کاربردهای صنعتی را فراهم می کند.این دستگاه از سیگنال‌های آنالوگ و دیجیتال دو جهته روی پین‌های منبع (Sx) و تخلیه (Dx) پشتیبانی می‌کند و می‌تواند سیگنال‌های بالاتر از منبع را تا V ارسال کند.DDx 2، با حداکثر ولتاژ ورودی/خروجی 5.5 ولت.
حفاظت خاموش تا 3.6 ولت در مسیر سیگنال TMUX1511 ایزولاسیون را در هنگام حذف ولتاژ تغذیه فراهم می کند (VDD= 0 ولت).بدون این ویژگی حفاظتی، سوئیچ ها می توانند ریل منبع تغذیه را از طریق یک دیود داخلی ESD تامین کنند و باعث آسیب احتمالی به سیستم شوند.
مدار منطقی Fail-Safe اجازه می دهد تا ولتاژ روی پایه های کنترل منطقی قبل از پایه تغذیه اعمال شود و از دستگاه در برابر آسیب احتمالی محافظت کند.همه ورودی‌های کنترل منطقی دارای آستانه‌های سازگار با منطق 1.8 ولت هستند که از سازگاری منطقی TTL و CMOS هنگام کار در محدوده ولتاژ منبع معتبر اطمینان می‌دهند.
