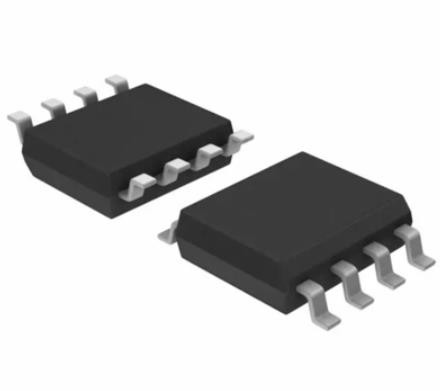

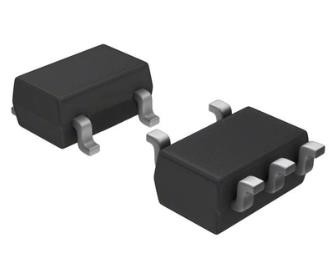

آی سی تقویت کننده حس جریان 58 عددی SMD SMT Texas Instruments INA213AIRSWR

ویژگی های INA213

• محدوده گسترده حالت مشترک: -0.3 ولت تا 26 ولت
• ولتاژ افست: ± 35 µV (حداکثر، INA210) (افت شنت 10 میلی ولت در مقیاس کامل را فعال می کند)
• دقت:
  • خطای افزایش (حداکثر بیش از دما):
    • ± 0.5٪ (نسخه C)
    • %1± (نسخه A و B)
  • رانش افست 0.5-μV/°C (حداکثر)
  • 10 ppm/°C دریفت افزایشی (حداکثر)
• انتخاب سود:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• جریان ساکن: 100 µA (حداکثر)
• بسته های SC70 و Thin UQFN: همه مدل ها

توضیحات برای INA213

INA21x مانیتورهای ولتاژ خروجی و شنت جریان (که تقویت کننده های حس جریان نیز نامیده می شوند) هستند که معمولاً برای حفاظت از جریان اضافه، اندازه گیری دقیق جریان برای بهینه سازی سیستم یا در مدارهای بازخورد حلقه بسته استفاده می شوند.این سری از دستگاه ها می توانند افت شنت ها را در ولتاژهای حالت معمول از 0.3- تا 26 ولت، مستقل از ولتاژ تغذیه، احساس کنند.شش بهره ثابت موجود است: 50 V/V، 75 V/V، 100 V/V، 200 V/V، 500 V/V، یا 1000 V/V.انحراف کم معماری دریفت صفر امکان سنجش جریان را با حداکثر افت در سراسر شنت به اندازه 10 میلی ولت در مقیاس کامل فراهم می کند.

این دستگاه ها از یک منبع تغذیه 2.7 ولت تا 26 ولت کار می کنند و حداکثر 100 میکروآمپر جریان تغذیه را می کشند.همه نسخه ها در محدوده دمای عملیاتی گسترده (40- درجه سانتیگراد تا +125 درجه سانتیگراد) مشخص شده اند و در بسته های SC70 و UQFN ارائه می شوند.
