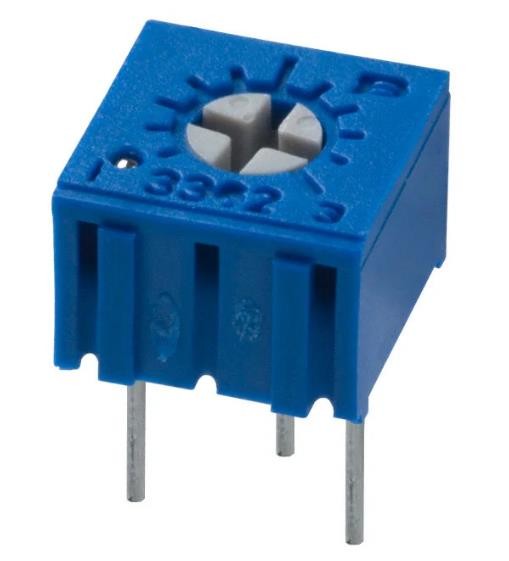

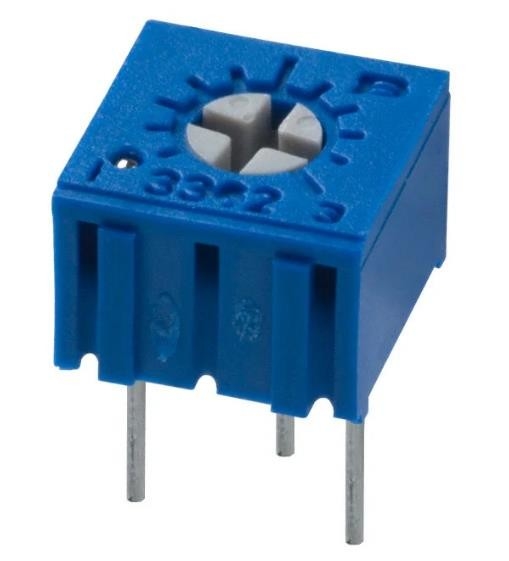

3362P-1-103LF قطعات الکترونیکی آی سی پتانسیومتر 10 کیلو اهم

توضیحات محصول

قطعات الکترونیکی پتانسیومتر 3362P-1-103LF 10k Ohm

3362P-1-103LF پتانسیومتر تریمر 10 کیلو اهم 0.5 وات، پین های کامپیوتری 1/2 واتی از طریق سوراخ سرمت 1.0 تنظیم چرخش بالا

3362P-1-103LF پتانسیومتر تریمر 10 کیلو اهم 0.5 وات، پین های کامپیوتری 1/2 واتی از طریق سوراخ سرمت 1.0 تنظیم چرخش بالا

3362 - پتانسیومتر پیرایش مربع 1/4 ˝ Trimpot®

امکانات

■ تک دور / سرمت / صنعتی / آب بندی

■ پکیج مینیاتوری

■ روتور برای رابط تنظیم خودکار ماشین طراحی شده است

■ در محیط های خشن و فرآیندهای تمیز کردن غوطه ور مقاومت می کند

■ بسته بندی نوار و حلقه موجود است

■ نسخه سازگار با RoHS* موجود است

ویژگی های الکتریکی:

محدوده مقاومت استاندارد
......................10 اهم تا 2 مگا اهم
(جدول مقاومت استاندارد را ببینید)
تحمل مقاومت ........... ± 10 % std.
حداقل مقاومت مطلق
................................. 1% یا 2 اهم
(هر کدام بزرگتر است)
تنوع مقاومت تماس
.......................... 1% یا حداکثر 3 اهم.
(هر کدام بزرگتر است)
قابلیت تنظیم
تقسیم کننده ولتاژ ...................... ± 0.05 %
رئوستات ................................ ± 0.15 %
وضوح ................................... بی نهایت
مقاومت عایق ...............500 vdc.
1000 مگا اهم در دقیقه
قدرت دی الکتریک
سطح دریا................................ 900 vac
80000 فوت ............................ 350 واک
زاویه تنظیم ................. 240 درجه نام.
ویژگی های محیطی
رتبه برق (حداکثر 300 ولت)
70 درجه سانتی گراد ................................ 0.50 وات
125 درجه سانتیگراد ................................ 0 وات
محدوده دما ...-55 درجه سانتیگراد تا +125 درجه سانتیگراد
ضریب دما ... ± 100 ppm/°C
تست مهر و موم ......................85 درجه سانتیگراد فلورینرت†
رطوبت .......MIL-STD-202 روش 103
96 ساعت
(2٪ TR؛ 10 مگا اهم IR)
لرزش ....... 30 گرم (1٪ TR؛ 1٪ VR)
شوک ......... 100 گرم (1٪ TR؛ 1٪ VR)
Load Life ..1000 ساعت 0.5 وات @ 70 درجه سانتی گراد
(3٪ TR؛ 3٪ یا 3 اهم،
هر کدام بزرگتر است، CRV)
عمر چرخشی ......................200 سیکل
(4٪ TR؛ 3٪ یا 3 اهم،
هر کدام بزرگتر است، CRV)
ویژگیهای فیزیکی
زاویه مکانیکی ................. 270 درجه نام.
گشتاور ............................3.0 اونس اینچ.حداکثر
قدرت توقف .................7.0 oz -in.دقیقه
پایانه ها ..................... پین های قابل لحیم کاری
وزن ...................................... 0.02 اونس.
علامت گذاری ...................... کد مقاومت،
شماره ترمینال، سازنده
شماره مدل، سبک
و کد تاریخ
برف پاک کن ..............50 % (TR واقعی) ± 10 %
قابلیت اشتعال ..........................UL 94V-0
بسته بندی استاندارد .....50 عدد.در هر لوله
ابزار تنظیم ..............................H-90

مشخصات :
