ماژول سنسور شتاب سنج ICM-20600 TDK InvenSense

توضیحات محصول

ماژول سنسور شتاب سنج ICM-20600 TDK InvenSense قطعات IC Electronics

آی سی ماژول سنسور شتاب سنج ICM-20600 TDK InvenSense

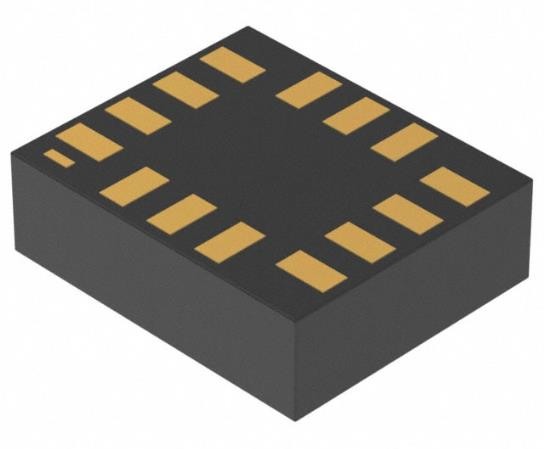

دستگاه 6 محوره MEMS MotionTracking™ با کارایی بالا در بسته بندی 2.5x3mm

توصیف کلی:
ICM-20600 یک دستگاه 6 محوره MotionTracking است که یک ژیروسکوپ 3 محوره، شتاب سنج 3 محوره را در یک بسته کوچک 2.5x3x0.91 میلی متری (14 پین LGA) ترکیب می کند.• مشخصات عملکرد بالا • خطای حساسیت ژیروسکوپ: %1± • نویز ژیروسکوپ: ± 4 mdps/Hz • نویز شتاب سنج: 100 میکروگرم/Hz • شامل FIFO 1K بایت برای کاهش ترافیک در رابط گذرگاه سریال و کاهش مصرف انرژی با اجازه دادن به پردازنده سیستم برای خواندن داده های حسگر و سپس رفتن به حالت کم مصرف • پشتیبانی EIS FSYNC ICM-20600 شامل ADC های 16 بیتی روی تراشه، فیلترهای دیجیتال قابل برنامه ریزی، سنسور دمای تعبیه شده و وقفه های قابل برنامه ریزی است.این دستگاه دارای محدوده ولتاژ کاری تا 1.71 ولت است.پورت های ارتباطی شامل I 2C و SPI پرسرعت در فرکانس 10 مگاهرتز است.

امکانات:
ژیروسکوپ 3 محوری با FSR قابل برنامه ریزی ± 250 dps، ± 500 dps، ± 1000 dps و ± 2000 dps • شتاب سنج 3 محوری با FSR قابل برنامه ریزی ± 2 گرم، ± 4 گرم، ± 8 گرم و ± ± 16 گرم از کاربر وقفه Wake-on-motion برای عملکرد کم پردازنده برنامه ها • بافر FIFO 1K byte به پردازنده برنامه ها امکان می دهد داده ها را به صورت پشت سر هم بخواند • ADC های 16 بیتی روی تراشه و فیلترهای قابل برنامه ریزی • رابط میزبان: 10 مگاهرتز SPI یا 400 کیلوهرتز سریع حالت I2C • سنسور دمای خروجی دیجیتال • محدوده عملکرد VDD از 1.71 ولت تا 3.45 ولت • ساختار MEMS به صورت هرمتیک مهر و موم شده و در سطح ویفر متصل شده است • سازگار با RoHS و Green

برنامه های کاربردی:

گوشی های هوشمند و تبلت ها
سنسورهای پوشیدنی
برنامه های کاربردی اینترنت اشیا
کنترلرهای بازی مبتنی بر حرکت
کنترل از راه دور سه بعدی برای DTV های متصل به اینترنت و ست تاپ باکس ها، ماوس های سه بعدی

مشخصات :
