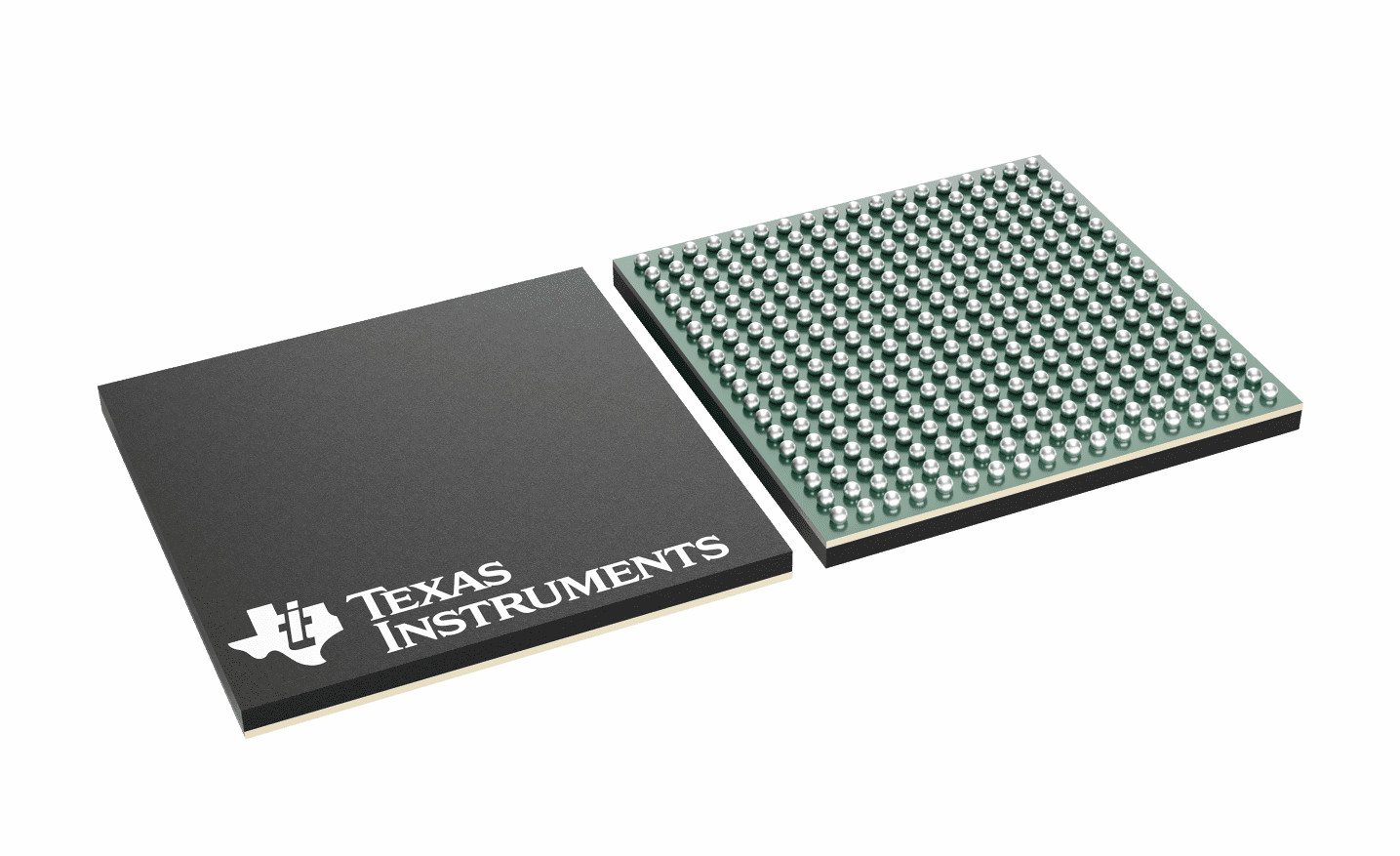

قابلیت قفل واحد میکروکنترلر AM2634-Q1 MCU

AM2634-Q1

هسته های پردازنده:

• MCU Arm Cortex-R5F تک، دو و چهار هسته ای با هر هسته تا 400 مگاهرتز
  • 16 کیلوبایت I-cache با 64 بیت ECC در هر هسته CPU
  • 16 کیلوبایت D-cache با 32 بیت ECC در هر هسته CPU
  • حافظه 64 کیلوبایتی (TCM) با 32 بیت ECC برای هر هسته R5F
  • قابلیت قفل گام

زیر سیستم حافظه:

• 2 مگابایت رم روی چیپ (OCSRAM)
  • 4 بانک x 512 کیلوبایت
  • حفاظت از خطای ECC
  • پشتیبانی از موتور داخلی DMA

اتصالات صنعتی:

• واحد زمان واقعی قابل برنامه ریزی دو هسته ای و زیرسیستم ارتباطات صنعتی (PRU_ICSSM) که پروتکل های ارتباطی صنعتی یا رابط های کنترل موتور را فعال می کند:
  • EtherCAT
  • PROFINET
  • EtherNET/IP™
  • IO-Link
  • بازخورد رمزگذار
  • ورودی/خروجی عمومی (GPIO)

سنجش و فعال سازی:

• زیرسیستم کنترل بلادرنگ (CONTROLSS)
• مقایسه کننده آنالوگ 20 برابر با مرجع DAC قابل برنامه ریزی (CMPSS)
• 5x 12 بیتی ثبت تقریب متوالی (SAR) مبدل های آنالوگ به دیجیتال (ADC)
  • حداکثر 4 MSPS در هر ADC
  • 6 ورودی قابل انتخاب در هر ADC
  • قابل تنظیم به عنوان ورودی های تک سر یا دیفرانسیل
• 1 x 12 بیت DAC با خروجی بافر
• 32 برابر ماژول های PWM با وضوح بالا (EHRPWM)
  • وضوح زمانی PWM را در مقایسه با EPWM افزایش دهید
  • پشتیبانی از خروجی های تک سر یا دیفرانسیل
• 10 برابر ماژول های ضبط پیشرفته (ECAP)
• 3 برابر ماژول های پالس رمزگذار چهارگانه (EQEP)
• 2x ماژول فیلتر Sigma-Delta (SDFM) که هر کدام تا 4 کانال را پشتیبانی می کنند
• میله متقاطع سیگنال انعطاف پذیر (XBAR)

خدمات و معماری سیستم روی تراشه (SoC):

• 1x EDMA برای پشتیبانی از عملکردهای انتقال داده
• ماژول های ارتباط بین پردازنده
  • ماژول SPINLOCK برای همگام سازی فرآیندهای در حال اجرا بر روی چندین هسته
  • عملکرد MAILBOX از طریق رجیسترهای CTRLMMR پیاده سازی شده است
• از بوت اولیه از رابط های زیر پشتیبانی می کند:
  • UART
  • QSPI NOR Flash
• پشتیبانی از همگام سازی زمان با همگام سازی زمان و مقایسه روترهای وقفه رویداد

ایمنی عملکردی:

• طراحی سیستم هایی با الزامات ایمنی عملکردی را امکان پذیر می کند
  • ECC یا برابری در حافظه‌های مهم محاسبه
  • خودآزمایی داخلی (BIST) و تزریق خطا برای CPU و RAM روی تراشه
  • ماژول سیگنال خطا (ESM) با پین خطا
  • تشخیص ایمنی در زمان اجرا، نظارت بر ولتاژ، دما و ساعت، تایمرهای محافظ پنجره ای، موتور CRC برای بررسی یکپارچگی حافظه
• سازگار با ایمنی عملکردیهدفمند [صنعتی]
  • برای کاربردهای ایمنی عملکردی توسعه یافته است
  • اسنادی برای کمک به طراحی سیستم ایمنی عملکردی IEC 61508 در دسترس خواهد بود
  • قابلیت سیستماتیک تا هدف SIL-3
  • یکپارچگی سخت افزار تا SIL-3 مورد هدف قرار گرفته است
  • گواهینامه مرتبط با ایمنی
    • IEC 61508 برنامه ریزی شده است
• سازگار با ایمنی عملکردیهدفمند [خودرو]
  • برای کاربردهای ایمنی عملکردی توسعه یافته است
  • اسنادی برای کمک به طراحی سیستم ایمنی عملکردی ISO 26262 در دسترس خواهد بود
  • قابلیت سیستماتیک تا هدف ASIL-D
  • یکپارچگی سخت افزار تا ASIL-D هدفمند
  • گواهینامه مرتبط با ایمنی
    • ISO 26262 برنامه ریزی شده است
• AEC-Q100 واجد شرایط برای کاربردهای خودرو

امنیت:

• ماژول امنیتی سخت افزار (HSM) با پشتیبانی از Auto SHE 1.1/EVITA
• پشتیبانی ایمن از بوت
  • حفاظت از عهده دستگاه
  • ریشه اعتماد سخت افزاری
  • بوت تایید شده
  • S/W محافظ ضد برگشت
• اشکال زدایی امنیت
  • اشکال زدایی دستگاه HS فقط با احراز هویت مناسب مجاز است
  • پیش بینی غیرفعال کردن اشکال زدایی
• شناسه دستگاه و مدیریت کلید
  • پشتیبانی از حافظه OTP (FUSEROM) برای ذخیره کلیدهای ریشه و سایر زمینه های فعال کننده امنیتی
  • کنترلرهای EFUSE و FUSE ROM ها را جدا کنید
  • شناسه‌های عمومی دستگاه منحصر به فرد
• واحدهای محافظت از حافظه (MPU)
  • Arm® MPU داخل هر هسته Cortex®-R5F وجود دارد
  • سیستم MPU - موجود در رابط های مختلف در SoC (می تواند فایروال یا MPU باشد)
    • 8-16 منطقه
    • قابل برنامه ریزی (شناسه امتیاز، خواندن/نوشتن/قابل ذخیره، آدرس شروع/پایان، فعال، ایمن/غیر ایمن)

• شتاب رمزنگاری
  • از هسته های رمزنگاری پشتیبانی می کند
    • AES - اندازه های کلید 128/192/256 بیت
    • SHA2 - پشتیبانی از 256/384/512 بیت
    • DRBG با مولد اعداد تصادفی شبه و واقعی
    • PKA (شتاب دهنده کلید عمومی) برای کمک به پردازش RSA/ECC
  • پشتیبانی از DMA

رابط های پرسرعت:

• سوئیچ اترنت یکپارچه با پشتیبانی از دو پورت خارجی
  • RMII (10/100) یا RGMII (10/100/1000)
  • IEEE1588 (2008 Annex D, Annex E, Annex F) با 802.1AS PTP
  • بند 45 مدیریت MDIO PHY
  • دسته بندی بسته بر اساس موتور ALE با 512 طبقه بندی کننده
  • کنترل جریان بر اساس اولویت
  • اندازه بسته تا 2 کیلوبایت
  • چهار CPU H/W وقفه Pacing
  • تخلیه IP/UDP/TCP جمع کنترلی در سخت افزار

قابلیت اتصال:

• 6x گیرنده ناهمزمان فرستنده جهانی (UART)
• 5 برابر کنترلرهای رابط جانبی سریال (SPI).
• 5 پورت شبکه محلی (LIN)
• 4 پورت مدار مجتمع (I2C).
• 4x ماژول شبکه کنترل مدولار (MCAN) با پشتیبانی از CAN-FD
• 1x چهار رابط جانبی سریال (QSPI)
• رابط سریال سریع (FSI) با 4 هسته گیرنده و 4 هسته فرستنده
• حداکثر 140 پین ورودی/خروجی عمومی (GPIO).

رسانه و ذخیره سازی داده ها:

• رابط 4 بیتی 1x کارت چند رسانه ای / دیجیتال امن (MMC/SD).
• کنترل کننده حافظه عمومی (GPMC)
  • گذرگاه داده موازی 16 بیتی
  • گذرگاه آدرس 22 بیتی
  • فضای حافظه آدرس پذیر تا 4 مگابایت
  • پشتیبانی از ماژول موقعیت مکانی خطا (ELM) برای بررسی خطا

فناوری / بسته:

• فناوری 45 نانومتری
• 15 × 15 میلی‌متر، گام 0.8 میلی‌متری، NFBGA 324 پین
