| نام تجاری: | Texas Instruments |
|---|---|
| شماره مدل: | LM95214CISDX/NOPB |
| قیمت: | $1 ~ $20 |
| زمان تحویل: | 5 تا 8 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| برجسته: | تراشه آی سی الکترونیک تگزاس اینسترومنتز,تراشه آی سی الکترونیکی نصب SMD |
||
|---|---|---|---|

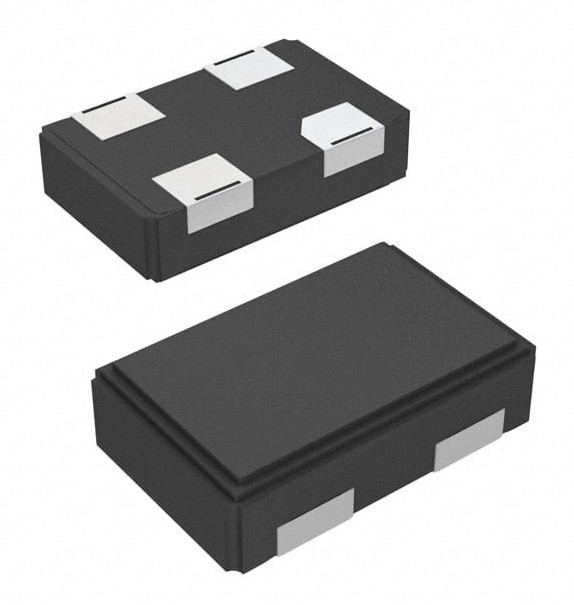

تراشه آی سی الکترونیک Texas Instruments/TI LM95214CISDX/NOPB
| ماژول ECAD | نماد PCB، رد پا و مدل سه بعدی |
| وضعیت عرضه و تقاضا | محدود |
| تهدید جعلی در بازار آزاد | 30 درصد |
| محبوبیت | متوسط |
| مورد / بسته | 14-WSON (4x4) |
| نصب | SMD (SMT) |
| محدوده دما - عملیاتی | -40 تا 140 درجه سانتی گراد |
| وضوح | 10 ب |
| ولتاژ منبع تغذیه - عملیاتی | 3 ولت تا 3.6 ولت |
| نوع خروجی | SMBus |
| امکانات | تک شات، سوئیچ خروجی، محدودیت قابل برنامه ریزی، حالت خاموش شدن، حالت آماده به کار |
| دقت - بالاترین (کمترین) | ± 2 درجه سانتیگراد |
| نوع سنسور | دیجیتال، محلی / از راه دور |
| وضعیت | فعال |
| بسته بندی | قرقره - TR |
| سازنده | تگزاس اینسترومنتز |
| دسته بندی ها | سنسورها، مبدل ها |
| شرایط تست | -40 درجه سانتیگراد تا 125 درجه سانتیگراد |
| سنجش دما - ریموت | -40 درجه سانتیگراد تا 125 درجه سانتیگراد |
| سنجش دما - محلی | -40 درجه سانتیگراد تا 125 درجه سانتیگراد |
دستگاه LM95214 یک سنسور دمای دیجیتال 11 بیتی با رابط 2 سیمی SystemManagement Bus (SMBus) است که می تواند دمای چهار ریموتدیود و همچنین دمای خود را با دقت بسیار دقیقی کنترل کند.چهار دیود راه دور می‌توانند دستگاه‌های خارجی مانند ریزپردازنده‌ها، پردازنده‌های گرافیکی باشند که ایده‌آل بودن یک ترانزیستور 2N3904 2N3904 متصل به اردیود را هدف قرار می‌دهند.
LM95214 دما را در دو فرمت مختلف برای محدوده +127.875°C/-128°C و محدوده 0°C/255°C گزارش می کند.LM95214TCRIT1،TCRIT2وTCRIT3خروجی ها زمانی فعال می شوند که هر کانال بدون ماسک از حد قابل برنامه ریزی مربوطه فراتر رود و می توان از آن برای خاموش کردن سیستم، برای روشن کردن فن های سیستم به عنوان یک عملکرد وقفه میکروکنترلر استفاده کرد.وضعیت فعلیTCRIT1،TCRIT2، وTCRIT3پین ها را می توان از ثبت وضعیت بازخوانی کرد.ثبت ماسک برای کنترل بیشتر در دسترس استTCRITخروجی ها.
دو کانال دما از راه دور LM95214 دارای فیلترهای دیجیتال قابل برنامه ریزی هستند در حالی که دو کانال راه دور دیگر از یک صف خطا برای به حداقل رساندن موارد ناخواسته استفاده می کنند.TCRITوقایع زمانی که با افزایش دما مواجه می شوند.
برای انعطاف پذیری و دقت بهینه، هر کانال LM95214 شامل رجیسترهایی برای تصحیح افست است.یک پین آدرس سه سطحی امکان اتصال حداکثر 3 LM95214 را به یک SMBusmaster می دهد.LM95214 شامل عملکردهای صرفه جویی در مصرف انرژی مانند: نرخ تبدیل قابل برنامه ریزی، حالت خاموش کردن، و غیرفعال کردن کانال های استفاده نشده است.
