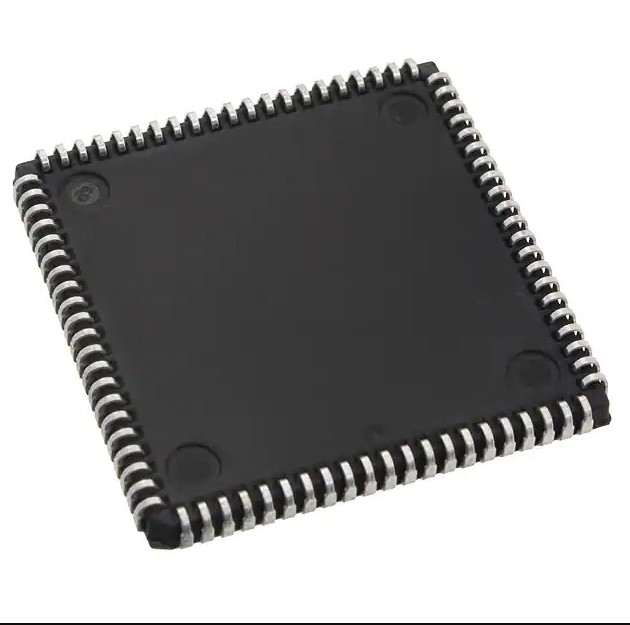

Spartan-XL XILINX XCS05XL Spartan سری کامل PLCC خانواده های FPGA نصب شده روی سطح IC های منسوخ XCS05XL-4PC84C



منسوخ شدهSpartan-XL XILINX XCS05XL Spartan سری کامل PLCC نصب روی سطح IC های FPGA XCS05XL-4PC84C



دسته بندی	مدارهای مجتمع (IC)
خانواده	جاسازی شده - FPGA (آرایه دروازه قابل برنامه ریزی میدانی)
Mfr	Xilinx Inc.
سلسله	Spartan-XL
بسته	سینی
وضعیت قطعه	منسوخ شده
تعداد LAB/CLB	100
تعداد عناصر/سلول های منطقی	238
مجموع بیت های RAM	3200
تعداد ورودی/خروجی	61
تعداد دروازه ها	5000
تامین کننده ولتاژ	3 ولت ~ 3.6 ولت
نوع نصب	نصب سطحی
دمای عملیاتی	0C ~ 85C (TJ)
بسته / مورد	84-LCC (J-Lead)
بسته دستگاه تامین کننده	84-PLCC (29.31x29.31)
شماره محصول پایه	XCS05XL



برگه اطلاعات خانواده XILINX Spartan و Spartan-XL FPGA (برخی از محصولات منسوخ شده/در حال منسوخ شدن هستند، برای اطلاعات بیشتر از طریق ic@icschip.com با ما تماس بگیرید)



مقدمه :

خانواده‌های Spartan® و Spartan-XL FPGA یک راه‌حل FPGA تولیدی با حجم بالا هستند که تمام الزامات کلیدی را برای جایگزینی ASIC تا 40000 گیت ارائه می‌کند.این الزامات شامل کارایی بالا، رم روی تراشه، راه حل های اصلی و قیمت هایی است که در حجم بالا، رویکرد و در بسیاری موارد معادل دستگاه های ASIC برنامه ریزی شده ماسک هستند.با ساده‌سازی مجموعه ویژگی‌های سری Spartan، بهره‌گیری از فناوری‌های فرآیند پیشرفته و تمرکز بر مدیریت هزینه کل، سری Spartan ویژگی‌های کلیدی مورد نیاز ASIC و سایر کاربران منطقی با حجم بالا را ارائه می‌کند و در عین حال از هزینه اولیه، چرخه‌های توسعه طولانی و ریسک ذاتی متعارف اجتناب می‌کند. ASIC هاخانواده Spartan و Spartan-XL در سری Spartan ده عضو دارند، همانطور که در جدول 1 نشان داده شده است. ویژگی های Spartan/Spartan-XL FPGA توجه: دستگاه های سری Spartan که در این برگه داده توضیح داده شده است شامل خانواده Spartan 5 ولت و Spartan- 3.3 ولت است. خانواده XLبرگه های داده جداگانه را برای اعضای پیشرفته تر سری اسپارتان ببینید.• اولین FPGA جایگزین ASIC برای تولید با حجم بالا با رم روی تراشه • تراکم تا 1862 سلول منطقی یا 40000 گیت سیستم • مجموعه ویژگی های ساده بر اساس معماری XC4000 • عملکرد سیستم فراتر از 80 مگاهرتز • مجموعه گسترده ای از راه حل های از پیش تعریف شده AllianceCORE و LogiCORE™ در دسترس • قابلیت برنامه ریزی مجدد نامحدود • هزینه کم.

ویژگی های سطح سیستم - موجود در هر دو نسخه 5 ولت و 3.3 ولت - حافظه روی تراشه SelectRAM™ - کاملاً سازگار با PCI - قابلیت بازخوانی کامل برای تأیید برنامه و قابلیت مشاهده گره داخلی - منطق حمل با سرعت بالا اختصاصی - قابلیت گذرگاه 3 حالته داخلی - هشت شبکه‌های سیگنال یا ساعت کم شیب جهانی - منطق اسکن مرزی سازگار با IEEE 1149.1 - بسته‌های پلاستیکی کم‌هزینه موجود در همه تراکم‌ها - سازگاری با ردپای در بسته‌های رایج • کاملاً توسط سیستم توسعه قدرتمند Xilinx ISE® Classics پشتیبانی می‌شود - نقشه‌برداری، قرارگیری و مسیریابی کاملاً خودکار ویژگی های اضافی خانواده Spartan-XL • منبع تغذیه 3.3 ولت برای برق کم با ورودی/خروجی با تحمل 5 ولت • ورودی قطع برق • عملکرد بالاتر • منطق حمل سریع تر • شبکه ساعت پرسرعت انعطاف پذیرتر • قابلیت اتصال در بلوک های منطقی قابل تنظیم • ضامن ضبط سریع ورودی • ژنراتور اختیاری MUX یا عملکرد 2 ورودی در خروجی ها • درایو خروجی 12 میلی آمپر یا 24 میلی آمپر • سازگار با 5 ولت و 3.3 ولت PCI • اسکن مرزی پیشرفته • حالت اکسپرسnfiguration



خانواده آرایه‌های دروازه قابل برنامه‌ریزی میدانی Spartan®-3A (FPGA) چالش‌های طراحی را در اکثر برنامه‌های الکترونیکی با حجم بالا، حساس به هزینه و I/O بر طرف می‌کند.خانواده پنج نفره تراکم‌هایی از 50000 تا 1.4 میلیون گیت سیستم ارائه می‌دهند، همانطور که در جدول 1 نشان داده شده است. تراکم Spartan-3A DSP FPGAs.خانواده Spartan-3A بر اساس موفقیت خانواده های قبلی Spartan-3E و Spartan-3 FPGA ساخته شده است.ویژگی های جدید عملکرد سیستم را بهبود می بخشد و هزینه پیکربندی را کاهش می دهد.این پیشرفت‌های خانواده Spartan-3A، همراه با فناوری فرآیند 90 نانومتری اثبات‌شده، عملکرد و پهنای باند بیشتری را به ازای هر دلار ارائه می‌کنند و استاندارد جدیدی را در صنعت منطق قابل برنامه‌ریزی ایجاد می‌کنند.FPGA های Spartan-3A به دلیل هزینه بسیار پایین خود، به طور ایده آل برای طیف گسترده ای از کاربردهای الکترونیکی مصرفی، از جمله دسترسی باند پهن، شبکه خانگی، نمایشگر/پروژه و تجهیزات تلویزیون دیجیتال مناسب هستند.خانواده Spartan-3A یک جایگزین برتر برای ASIC های برنامه ریزی شده ماسک است.FPGA ها از هزینه اولیه بالا، چرخه های توسعه طولانی، و انعطاف ناپذیری ذاتی ASIC های معمولی جلوگیری می کنند و اجازه ارتقاء طراحی میدان را می دهند.



امکانات:

• راه حل منطقی بسیار کم هزینه و با کارایی بالا برای برنامه های کاربردی با حجم بالا و مقرون به صرفه

• منبع VCCAUX با برد دوگانه، طراحی فقط 3.3 ولت را ساده می کند

• حالت های تعلیق، Hibernate قدرت سیستم را کاهش می دهد

• پین های رابط چند ولتاژی و چند استاندارد SelectIO™

• تا 502 پین I/O یا 227 جفت سیگنال دیفرانسیل

• ورودی/خروجی تک سر LVCMOS، LVTTL، HSTL و SSTL

• سیگنال دهی 3.3 ولت، 2.5 ولت، 1.8 ولت، 1.5 ولت و 1.2 ولت

• درایو خروجی قابل انتخاب، حداکثر 24 میلی آمپر در هر پین

• استاندارد QUIETIO نویز سوئیچینگ I/O را کاهش می دهد

• سازگاری کامل 3.3 ولت ± 10٪ و انطباق با سواپ داغ.

• نرخ انتقال داده 640+ Mb/s در هر ورودی/خروجی دیفرانسیل

• ورودی/خروجی دیفرانسیل LVDS، RSDS، mini-LVDS، HSTL/SSTL با مقاومت های پایان دیفرانسیل یکپارچه

• پشتیبانی از نرخ دو برابر داده (DDR).

• پشتیبانی از DDR/DDR2 SDRAM تا 400 مگابیت بر ثانیه

• پشتیبانی کامل از فناوری PCI® 32/64 بیتی، 33/66 مگاهرتز

• منابع منطقی فراوان و انعطاف پذیر • تراکم تا 25344 سلول منطقی، از جمله ثبت تغییر اختیاری یا پشتیبانی RAM توزیع شده

• مالتی پلکسرهای گسترده کارآمد، منطق گسترده

• منطق حمل سریع نگاه به جلو

• ضریب 18×18 با خط لوله اختیاری

• پورت برنامه نویسی/اشکال زدایی IEEE 1149.1/1532 JTAG

• معماری حافظه سلسله مراتبی SelectRAM™

• حداکثر 576 کیلوبیت RAM بلوک سریع با نوشتن بایت، برنامه های پردازنده را قادر می سازد

• حداکثر 176 کیلوبیت RAM کارآمد توزیع شده

• حداکثر هشت مدیر ساعت دیجیتال (DCM)

• حذف انحراف ساعت (حلقه قفل شده با تاخیر)

• سنتز فرکانس، ضرب، تقسیم

• تغییر فاز با وضوح بالا

• محدوده فرکانس وسیع (5 مگاهرتز تا بیش از 320 مگاهرتز)

• هشت شبکه ساعت جهانی کم شیب، هشت ساعت اضافی در هر نیم دستگاه، به علاوه مسیریابی کم چوله فراوان

• رابط پیکربندی برای PROM های استاندارد صنعتی

• SPI سریال Flash PROM کم هزینه و صرفه جویی در فضا

• x8 یا x8/x16 BPI موازی NOR Flash PROM

• فلش پلتفرم Xilinx® ارزان قیمت با JTAG

• شناسه DNA منحصر به فرد دستگاه برای احراز هویت طراحی

• بارگذاری چند جریان بیت تحت کنترل FPGA

• بررسی CRC پس از پیکربندی

• پشتیبانی کامل از نرم افزار سیستم توسعه Xilinx ISE® و WebPACK™ به همراه کیت شروع Spartan-3A

• پردازنده های تعبیه شده MicroBlaze™ و PicoBlaze

• بسته بندی QFP و BGA کم هزینه، گزینه های بدون سرب

• ردپای رایج از مهاجرت آسان چگالی پشتیبانی می کند

• سازگار با منتخب FPGAهای غیرفرار Spartan-3AN

• سازگار با Spartan-3A DSP FPGA با چگالی بالاتر

• نسخه XA Automotive موجود است



محصولات مرتبط :



وضعیت FPGA Spartan-3A

تولید XC3S50A

تولید XC3S200A

تولید XC3S400A

تولید XC3S700A

تولید XC3S1400A



XC3S50A –4 کارایی استاندارد VQ100/VQG100 بسته 100 پین چهار پایه بسیار نازک (VQFP) C تجاری (0°C تا 85°C)

XC3S200A –5 کارایی بالا (فقط تجاری) TQ144/ TQG144 144 پین بسته چهارگانه تخت نازک (TQFP) I Industrial (-40°C تا 100°C) XC3S400A FT256/ FTG256 256-PGDraych (GrickBT) )

XC3S700A FG320/FGG320 320 توپی آرایه شبکه توپ با زمین دقیق (FBGA)

XC3S1400A FG400/FGG400 400 توپی آرایه شبکه توپ با گام ظریف (FBGA)

XC3S1400A FG484/FGG484 484 توپی آرایه شبکه توپی با گام ظریف (FBGA)

XC3S1400A FG676 FGG676 676 توپی آرایه توری توپ با گام ظریف (FBGA)



XC3S50(2) 50K 1,728 16 12 192 12K 72K 4 2 124 56

XC3S200(2) 200K 4,320 24 20 480 30K 216K 12 4 173 76

XC3S400(2) 400K 8,064 32 28 896 56K 288K 16 4 264 116

XC3S1000(2) 1M 17,280 48 40 1,920 120K 432K 24 4 391 175

XC3S1500 1.5M 29,952 64 52 3,328 208K 576K 32 4 487 221

XC3S2000 2M 46,080 80 64 5,120 320K 720K 40 4 565 270

XC3S4000 4M 62,208 96 72 6,912 432K 1,728K 96 4 633 300

XC3S5000 5M 74,880 104 80 8,320 520K 1,872K 104 4 633 300



برای اطلاعات بیشتر در مورد موجودی انبار خانواده Spartan-3A FPGA، لطفاً ایمیل ارسال کنید: ic@icschip.com
