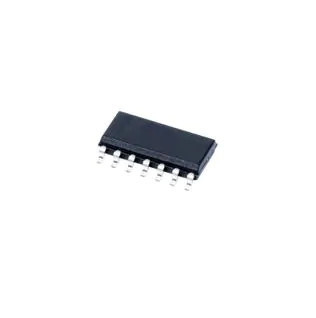

درایور غیر معکوس Half Bridge Gate IC EMI 60Hz UCC27714D

ویژگی های UCC27714

• پیکربندی High-Side، Low-Side، با ورودی های مستقل
• کاملاً عملیاتی تا 600 ولت (پین HS)
• کانال شناور طراحی شده برای عملیات بوت استرپ
• حداکثر قابلیت جریان خروجی منبع 4-A سینک 4-A در VDD = 15 ولت
• بهترین تاخیر انتشار در کلاس (حداکثر 125 ثانیه)
• بهترین تطبیق تاخیر در کلاس (حداکثر 20 ثانیه)
• منطق ورودی سازگار با TTL و CMOS
• محدوده عرضه بایاس VDD از 10 ولت تا 20 ولت
• محافظ UVLO بایاس برای هر دو کانال
• راه آهن به ریل درایو
• عملکرد قوی تحت شرایط گذرا ولتاژ منفی
• ایمنی dv/dt بالا (HS Pin)
• پایه های جدا شده برای منطق (VSS) و درایور (COM) با قابلیت حفظ اختلاف ولتاژ
• عملکرد اختیاری فعال کردن (پین 4)
• خروجی ها در حالت LOW نگه می دارند که ورودی ها شناور هستند
• ورودی ها و فعال کردن سطوح ولتاژ پین که توسط ولتاژ تغذیه بایاس پین VDD محدود نشده است
• پین های ولتاژ بالا و پایین برای حداکثر خزش و پاکسازی از هم جدا شده اند
• قابلیت کنترل ولتاژ منفی روی پین های ورودی و فعال کردن

توضیحات برای UCC27714

UCC27714 یک درایور گیت 600-Vhigh، سمت پایین با منبع 4-A و قابلیت جریان سینک 4-A است که برای ماسفت های قدرت محرکه یا IGBT ها هدف قرار گرفته است.این دستگاه از یک کانال مرجع زمینی (LO) و یک کانال شناور (HO) تشکیل شده است که برای کار با منابع بوت استرپ طراحی شده است.این دستگاه دارای استحکام عالی و ایمنی در برابر نویز با قابلیت حفظ منطق عملیاتی در ولتاژهای منفی تا 8- ولت است.دی سیروی پین HS (در VDD = 12 ولت).

این دستگاه ورودی منبع بایاس گسترده ای از 10 ولت تا 20 ولت را می پذیرد و برای هر دو پایه تغذیه بایاس VCC و HB محافظت UVLO ارائه می دهد.UCC27714 در بسته بندی SOIC-14 موجود است و دارای درجه بندی کارکرد از -40 درجه سانتیگراد تا 125 درجه سانتیگراد است.
