| نام تجاری: | Analog Devices |
|---|---|
| شماره مدل: | ADIN1100 |
| قیمت: | $1 ~ $20 |
| زمان تحویل: | 5 تا 8 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| برجسته: | 10BASE-T1L اترنت PHY,ADIN1100 اترنت PHY |
||
|---|---|---|---|

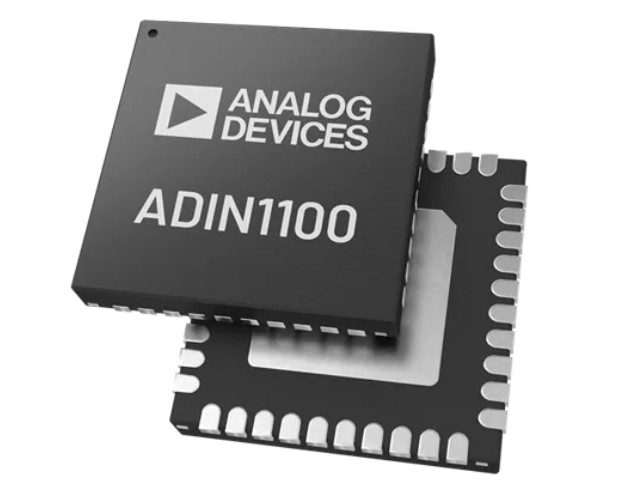

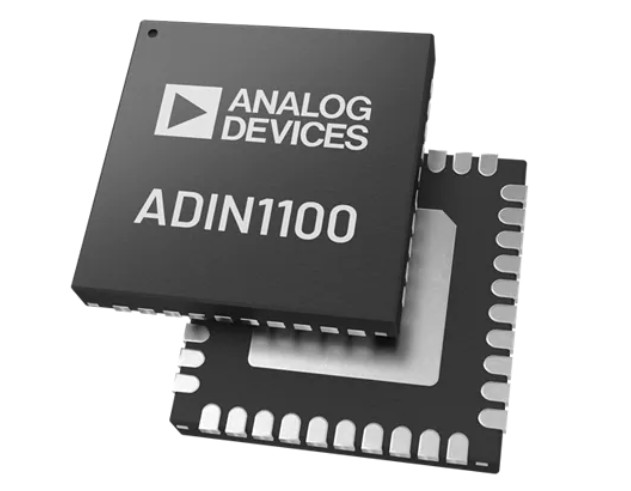

دستگاه های آنالوگ شرکت ADIN1100 10BASE-T1L Ethernet PHY یک اترنت PHY 10BASE-T1L قوی، صنعتی و کم مصرف است که برای کاربردهای صنعتی مطابق با استاندارد اترنت IEEE 802.3cg برای تک جفت شبکه با سرعت 10 مگابیت بر ثانیه طراحی شده است.ADI ADIN1100 10BASE-T1L Ethernet PHY یک هسته اترنت PHY را با تمام مدارهای آنالوگ مرتبط، ورودی و خروجی ساعت بافر یکپارچه می کند.علاوه بر این، ثبات کنترل رابط مدیریت و رجیسترهای زیرسیستم و رابط MAC و منطق کنترل برای مدیریت تنظیم مجدد و کنترل ساعت و پیکربندی پین نیز یکپارچه شده‌اند.
هسته PHY از حالت عملکرد 1.0 ولت pk-pk و حالت عملکرد 2.4 ولت pk-pk که در استاندارد تعریف شده است پشتیبانی می کند.این می تواند از یک ریل منبع تغذیه 1.8 ولت یا 3.3 ولت کار کند و گزینه ولتاژ پایین تر از سطح ولتاژ انتقال 1.0 ولت pk-pk پشتیبانی می کند.حالت عملکرد 1.0 ولت pk-pk، مقاومت های پایان خارجی، و پین های مستقل Rx/Tx، ADIN1100 را برای کاربردهای ایمنی ذاتی ایده آل می کند.ADIN1100 دارای مدار نظارت بر منبع ولتاژ یکپارچه و مدار تنظیم مجدد برق برای بهبود استحکام در سطح سیستم است.
رابط MDIO یک رابط سریال دو سیمه برای ارتباط بین یک پردازنده میزبان یا MAC و ADIN1100 است که در نتیجه امکان دسترسی به اطلاعات کنترل و وضعیت در رجیسترهای مدیریت هسته PHY را فراهم می کند.این رابط با هر دو ساختار چارچوب مدیریتی IEEE 802.3 استاندارد بند 22 و بند 45 سازگار است.ADIN1100 در بسته بندی 6 میلی متر × 6 میلی متر 40-ld موجود است.
