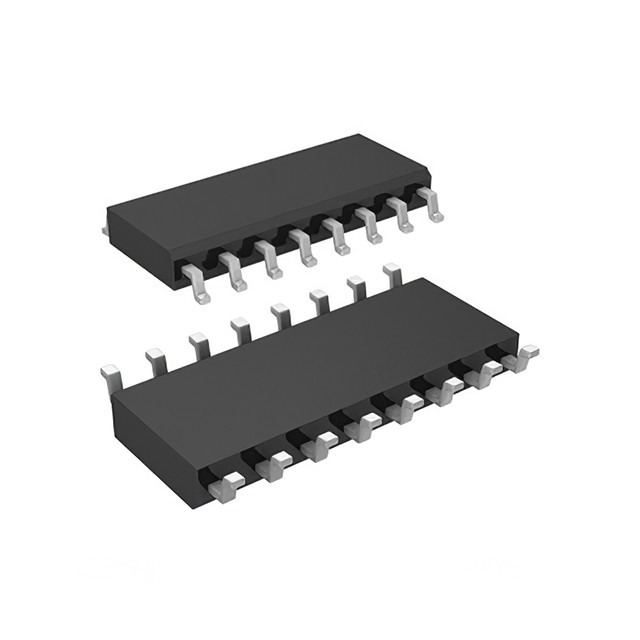

IC BOM Electronic Components Solution One Stop 1Mbps HVDA541QDRQ1

ویژگی های SN65HVDA541-Q1

• واجد شرایط برای برنامه های کاربردی خودرو
• AEC-Q100 با نتایج زیر واجد شرایط است:
  • درجه دمای دستگاه 1: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
  • طبقه بندی دستگاه HBM ESD سطح 3A
  • طبقه بندی دستگاه CDM ESD سطح C6
  • دستگاه MM ESD طبقه بندی سطح M4
• مطابق یا فراتر از الزامات ISO 11898-2 و ISO 11898-5
• سازگار با هدایا/ICT
• حفاظت ESD تا 12 ± کیلوولت (مدل بدن انسان) روی پین های اتوبوس
• تنظیم سطح ولتاژ ورودی/خروجی
  • SN65HVDA54x: محدوده ولتاژ ورودی/خروجی قابل تنظیم (VIO) از 3 ولت تا 5.33 ولت
  • SN65HVDA54x-5: 5 VVCCنسخه دستگاه
• حالت های عملیاتی:
  • حالت عادی: همه دستگاه ها
  • حالت آماده به کار کم مصرف (VCCلازم نیست، فقط VIOتامین مورد نیاز صرفه جویی در مصرف برق سیستم)
    • SN65HVDA540: بدون بیدار شدن
    • SN65HVDA541: RXD Wake Up Request
  • حالت بی صدا (فقط دریافت): HVDA542
• انطباق الکترومغناطیسی بالا (EMC)
• حفاظت
  • حفاظت از ولتاژ پایین در VIOو VCC
  • حفاظت از خطای باس 27- تا 40 ولت
  • TXD Dominant State Time Out
  • RXD Wake Up Request Lock Out در CAN Bus Stuck Dominant Fault (HVDA541)
  • حفاظت از خاموش شدن حرارتی
  • ورودی/خروجی گذرگاه بدون نقص برق/پایین
  • امپدانس ورودی باس بالا در صورت عدم برق (بدون بار اتوبوس)

توضیحات برای SN65HVDA541-Q1

دستگاه‌های SN65HVDA54x-Q1 و SN65HVDA54x-5-Q1 که به ترتیب با نام‌های HVDA54x و HVDA54x-5 شناخته می‌شوند، برای استفاده در کاربردهای خودرویی طراحی و واجد شرایط هستند و از مشخصات ISO 11898 High Speed ​​CAN (Controller Area) مطابقت دارد یا فراتر از آن است. استاندارد لایه (فرستنده گیرنده).
