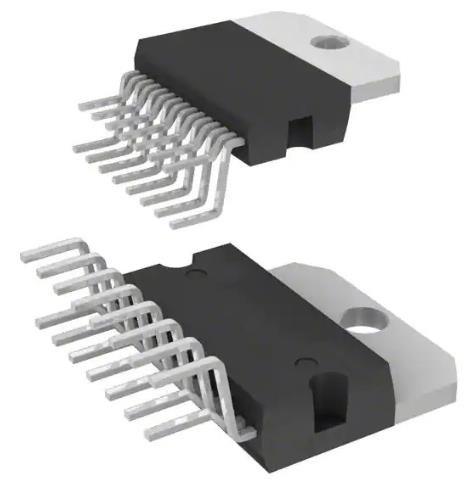

TDA7297 STMicroelectronics تقویت کننده صوتی آی سی 15 چند وات نصب از طریق سوراخ

توضیحات محصول

TDA7297 STMicroelectronics Audio Amplifier IC 15 MultiWatt Through Hole Mount

TDA7297 STMicroelectronics آمپلی فایر آی سی 15-مولتی وات ویژه طراحی شده برای تلویزیون و برنامه های صوتی قابل حمل

آی سی آمپلی فایر STMicroelectronics TDA7297 دو کاناله (استریو) کلاس AB 15-مولتی وات خطی تقویت کننده آی سی صدا

توضیحات تقویت کننده پل دوگانه 15+15 واتی:

TDA7297 یک تقویت کننده پل دوگانه است که مخصوص برنامه های تلویزیون و رادیو قابل حمل طراحی شده است.

امکانات

محدوده ولتاژ تغذیه گسترده (6 - 18 ولت)

حداقل اجزای خارجی

- بدون خازن SVR

- بدون چکمه

- بدون سلول بوشرو

- سود ثابت داخلی

عملکردهای آماده به کار و بی صدا

حفاظت از اتصال کوتاه

حفاظت از اضافه بار حرارتی

پیشنهاد کاربردی:

عملکردهای آماده به کار و بی صدا (الف) کاربرد ریزپردازنده برای جلوگیری از آزاردهنده "Pop-Noise" در هنگام روشن/خاموش گذرا، لازم است توالی سیگنال های St-by و Mute مناسب را تضمین کنیم.بدست آوردن این تابع با استفاده از ریزپردازنده بسیار ساده است (شکل 1 و 2).در ابتدا سیگنال St-by (از mP) بالا می رود و ولتاژ در ترمینال St-by (پین 7) شروع به افزایش تصاعدی می کند.شبکه RC خارجی برای روشن کردن آهسته مدارهای بایاس آمپلی فایر در نظر گرفته شده است تا از "POP" و "CLICK" روی خروجی ها جلوگیری شود.هنگامی که این ولتاژ به سطح آستانه St-by می رسد، تقویت کننده روشن می شود و خازن های خارجی به صورت سری به پایانه های ورودی (C3, C5) شروع به شارژ می کنند.لازم است تا زمانی که خازن ها به طور کامل شارژ شوند، سیگنال بی صدا را کم نگه دارید، این کار برای جلوگیری از رفتن دستگاه به حالت پخش و ایجاد صدای بلند "Pop Noise" در بلندگوها.تأخیر 100-200 میلی‌ثانیه بین سیگنال‌های St-by و خاموش برای عملکرد مناسب مناسب است.
